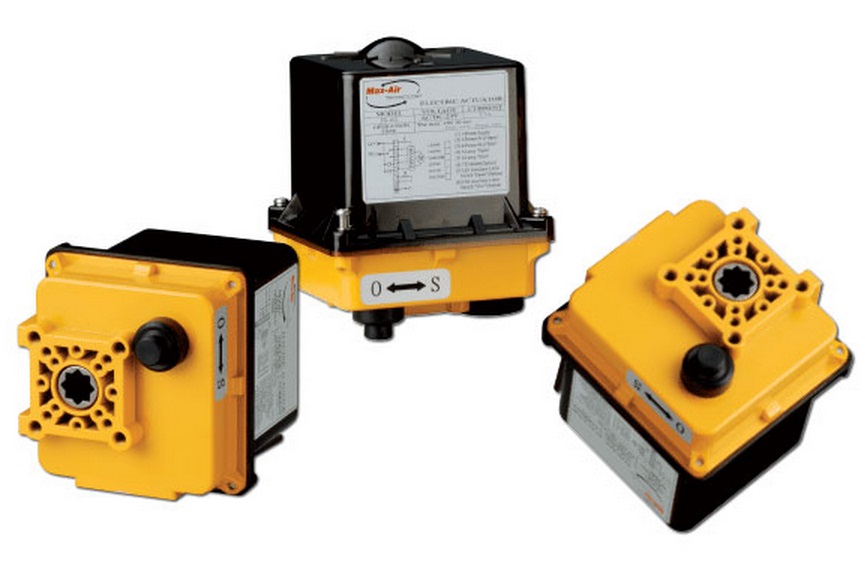

Электрический привод серии AE 0-90°,0-180°,0-270°

Description

ХАРАКТЕКРИСТИКИ:

•   Серия АЕ электропривода компании Emme Technologhy оснащены компактным дизайном и предназначены для автоматизации шаровых кранов и дисковых затворов в различных областях промышленности и в строительном секторе.
•   6 типоразмеров, начиная с 35 Nm до 610 Nm. Доступно также исполнение с встроенным пропорциональным управлением, быстродействующий и рабочим циклом на 100%.
•   Защита корпуса IP67 электрооборудования по степени защиты IEC60529.

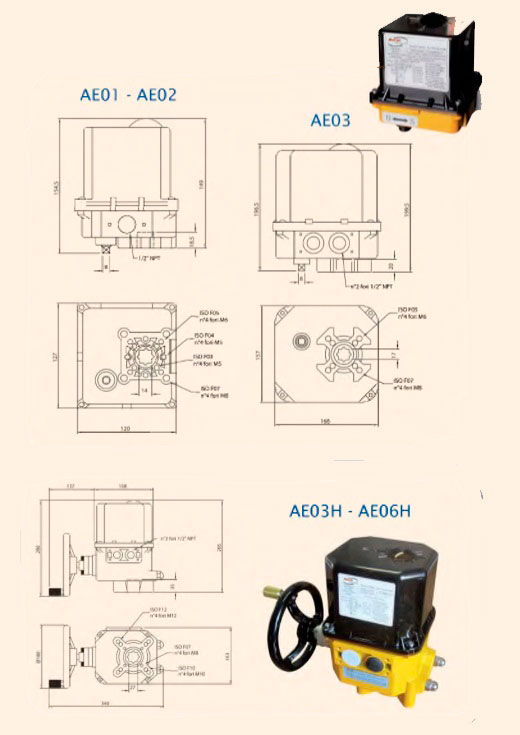

•   Все электропривода серии АЕ оснащены стандартным присоединением для установки промышленной арматуру согласно стандарту IS0 5211.
•   Серия АЕ оснащена стандартным разъемом на 2 положения с двумя переключателями.
•   Все датчики на данном устройстве выполнены из металлокерамики.
•   На каждом электроприводе серии АЕ в стандартное оборудование входит ручное управление, в случае отключения электроэнергии.
•   Монофаза для серии АЕ01 и АЕ02 24 V (серия АЕ01-АЕ04Н) 110V,220V. Три фазы: 220V,380V (только для серии АЕ03-АЕ06Н).
•   Рабочая температура от — 10 до +60С. Относительная влажность 30%-95%.

Дополнительное оборудование:

•   2 дополнительных переключателя;
•   Встроенное пропорциональное управление(позиционер);
•   Возможность 100% нагрузки рабочего цикла.

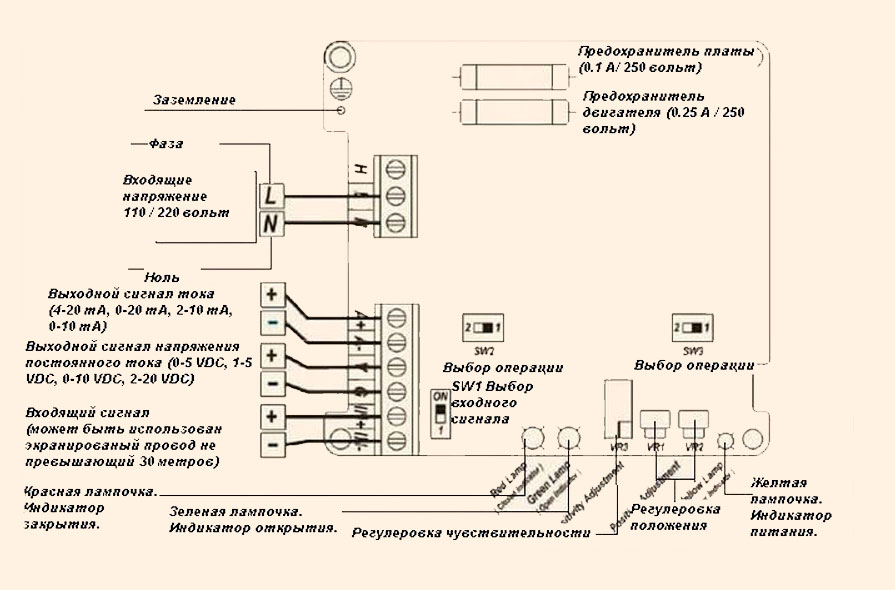

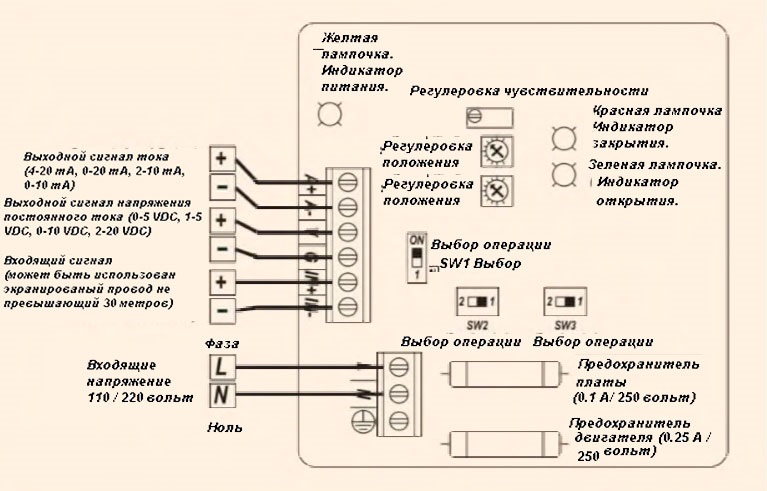

МОДЕЛЬ со встроенным позиционером
Индикатор ВКЛ/ВЫКЛ

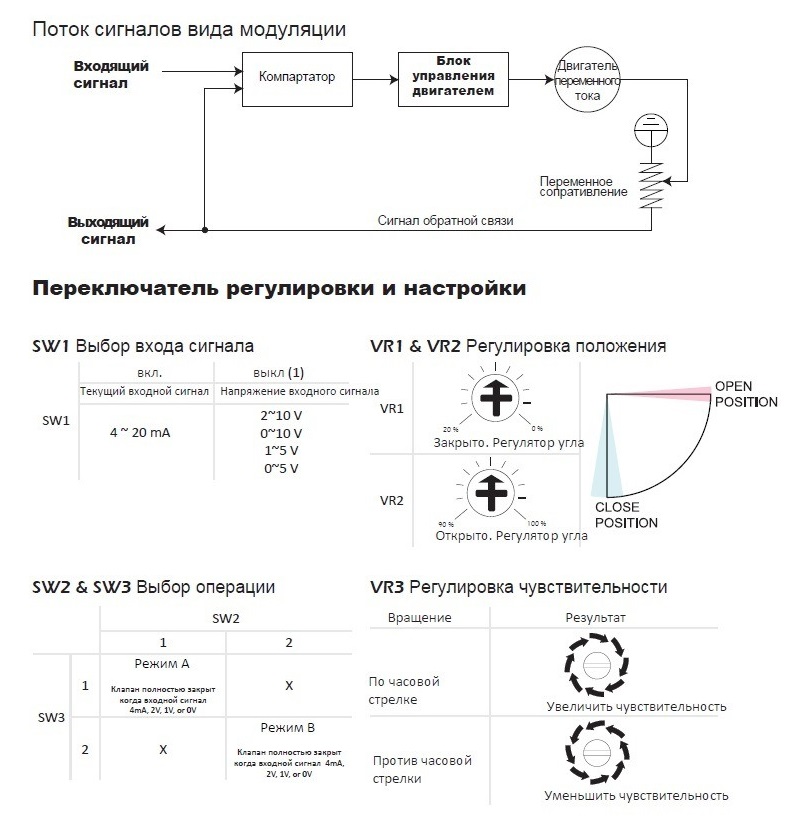

Пропорциональный контроллер (для 110V или 220V ) модуляция контролера позволяет зафиксировать положение с контрольным сигналом открыт или закрыт.
— 4-20 mА
— 0-10 V
— 1 -5 V.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Стандартное исполнение откр/закр, 110, 220 В
Модель	Усилие	Коэффициент нагрузки	Вес	Скорость срабатывания 90°		Сила тока (A)				Потребляемая мощность
				Скорость срабатывания 90°		110÷120 V AC		200÷240 V AC
				50Hz	60Hz	50Hz	60Hz	50Hz	60Hz
AE01	35 Нм	25%	1,7 кг	12 сек	10 сек	0,6 А	0,7 А	0,29 А	0,38 А	10 В
AE02	50 Нм	25%	1,8 кг	12 сек	10 сек	0,8 А	0,9 А	0,4 А	0,5 А	15 В
AE03	170 Нм	50%	4,4 кг	10 сек	8 сек	1,0 А	1,2 А	0,69 А	0,71 А	25 В
AE03H	207 Нм	50%	7,9 кг	10 сек	8 сек	1,0 А	1,2 А	0,69 А	0,71 А	25 В
AE04H	380 Нм	50%	8,6 кг	36 сек	30 сек	1,0 А	1,2 А	0,69 А	0,71 А	25 В
AE05H	500 Нм	50%	8,8 кг	36 сек	30 сек	1,8 А	2,0 А	1,0 А	0,75 А	40 В
AE06H	610 Нм	50%	9,1 кг	36 сек	30 сек	2,8 А	2,4 А	1,1 А	0,8 А	60 В

Стандартное исполнение откр/закр, 12 В, 24 В
Модель	Усилие	Коэффициент нагрузки	Вес	Скорость срабатывания 90°	Сила тока (A)			Потребляемая мощность
Модель	Усилие	Коэффициент нагрузки	Вес	Скорость срабатывания 90°	12 V DC	24 V DC	24 V AC/DC	Потребляемая мощность
AE01	35 Нм	100%	2,0 кг	10 сек	2 А	1,5 А	1,5 А	10 В
AE02	50 Нм	100%	2,2 кг	10 сек	2 А	1,5 А	1,5 А	10 В
AE03	170 Нм	100%	4,4 кг	8 сек	—	1,5 А	1,5 А	25 В
AE03H	207 Нм	100%	7,9 кг	8 сек	—	1,5 А	1,5 А	25 В
AE04H	380 Нм	100%	8,6 кг	30 сек	—	1,5 А	1,5 А	25 В

Исполнение с позиционером откр/закр, 110, 220 В
Модель	Усилие	Коэффициент нагрузки	Вес	Скорость срабатывания 90°	110÷120 V AC	200÷240 V AC	Потребляемая мощность
Модель	Усилие	Коэффициент нагрузки	Вес	Скорость срабатывания 90°	60Hz	60Hz	Потребляемая мощность
AE01-А	36 Нм	100%	2,2 кг	16 сек	0,3 А	0,15 А	25 В
AE02-А	75 Нм	100%	2,5 кг	36 сек	0,3 А	0,15 А	25 В
AE03-А	140 Нм	100%	4,0 кг	54 сек	0,3 А	0,15 А	25 В
AE03H-А	200 Нм	100%	7,5 кг	65 сек	0,3 А	0,15 А	25 В
AE03-D	170 Нм	50%	4,8 кг	8 сек	1,2 А	0,72 А	25 В
AE03H-D	210 Нм	50%	8,3 кг	10 сек	1,2 А	0,72 А	25 В
AE04H-D	310 Нм	50%	9,0 кг	30 сек	1,2 А	0,72 А	25 В
AE05H-D	500 Нм	50%	9,2 кг	30 сек	2,0 А	0,75 А	40 В
AE06H-D	610 Нм	50%	9,5 кг	30 сек	2,4 А	0,8 А	60 В
