Цилиндры со встроенными направляющими Серия CVN

Description

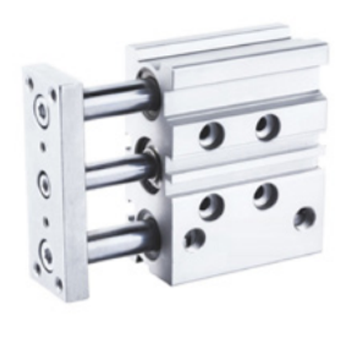

Пневматические цилиндры серии CVN со встроенными направляющими — это компактные цилиндры с диаметром поршня от 20 до 63 мм, предназначенные для установки в ограниченном пространстве. Встроенные направляющие позволяют цилиндру воспринимать значительные радиальные нагрузки. Цилиндры поставляются с направляющими скольжения или линейными подшипниками. Корпус цилиндра снабжен пазами для установки датчиков.

ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 20, 25, 32, 40, 50, 63
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1-9 Бар
5. Соединение: Для диаметров, мм: 20, 25, 32, 40 – G1/8"; 50, 63 – G1/4"
6. Диапазон рабочих температур: -10… +70 °C (при сухом воздухе без влаги)
7. Демпфирование: Демпферная шайба
8. Тип магнитного датчика DP-T
9. Скорость перемещания; 50 – 200 мм/с

КОНФИГУРАЦИЯ СЕРИИ CVN

CVN	—	A	—	50	—	100	—	N

CVN	Серия
—
A	A – цилиндры со встроенными направляющими, подшипники скольжения; P – цилиндры со встроенными направляющими, подшипники качения.
—
50	Диаметр цилиндра, мм 20; 25; 32; 40; 50; 63.
—
100	Ход цилиндра.
—
N	Наличие магнита на поршне: N – без магнита; AS – магнит на поршне.

Стандартные значения хода цилиндра

Ход цилиндра, мм

100

125

150

175

200

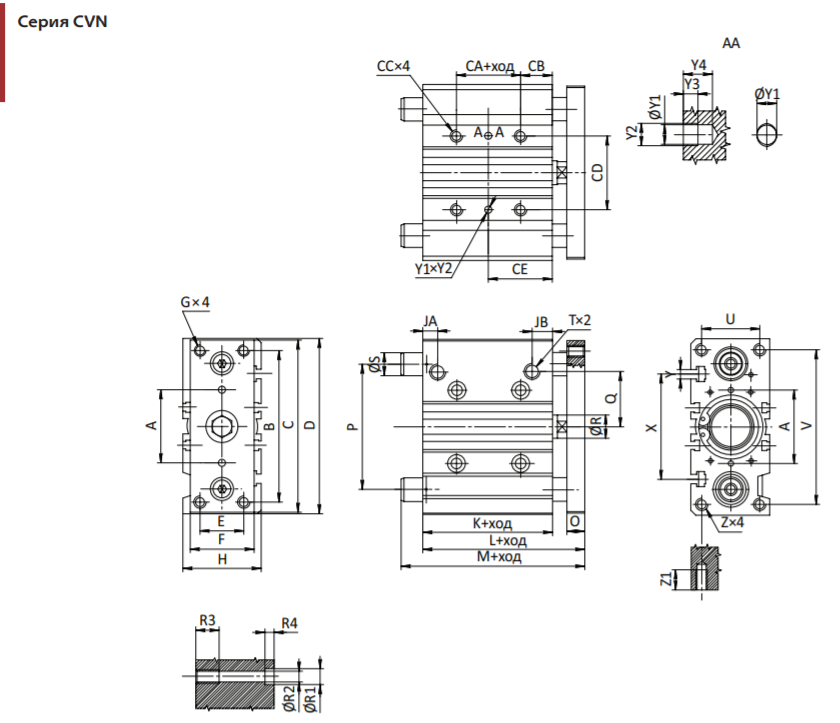

Габаритные и присоединительные размеры

Ø	A	B	C	CB	CC	CD	D	E	F	H	G	JA	JB	K	L	Q
20	28	70	81	17	M6X1	28	83	18	30	36	M5X0.8	8.5	10.5	37	53	10
25	34	78	91	17	M6X1	34	93	26	38	42	M6X1	9	11.5	37.5	53.5	10
32	42	96	110	21	M8X1.25	42	112	30	44	48	M8X1.25	9	12.5	37.5	59.5	12
40	50	104	118	22	M8X1.25	50	120	30	44	54	M8X1.25	10	14	44	66	12
50	66	130	146	24	M10X1.5	66	148	40	60	64	M10X1.5	11	14	44	72	16
63	80	130	158	24	M10X1.5	80	162	50	70	78	M10X1.5	13.5	16.5	49	77	16

Ø	P	R	R1	R2	R3	R4	S	T	Q	U	V	X	Y	Y1	Y2	Y3	Y4	Z	Z1
20	54	10	9.5	5.5	12	5.5	12	G1/8	25	24	72	44	3	3	3.5	3	6	M5X0.8	13
25	64	12	9.5	5.5	12	5.5	16	G1/8	28.5	30	82	50	3	4	4.5	3	6	M6X1	15
32	78	16	11	6.6	16	7.5	20	G1/8	34	34	98	63	3	4	4.5	3	6	M8X1.25	20
40	86	16	11	6.6	16	7.5	20	G1/8	38	40	106	72	3	4	4.5	3	6	M8X1.25	20
50	110	20	14	8.6	20	9	25	G1/4	47	46	130	92	3	5	6	4	8	M10X1.5	22
63	124	20	14	8.6	20	9	25	G1/4	55	58	142	110	3	5	6	4	8	M10X1.5	22

Ø	CA			CE			M
Ø	20-40	50-100	125-200	20-40	50-100	125-200	20-30	40-100	125-200	20-50	75-200
20	24	44	120	29	39	77	63	80	108	—	—
25	24	44	120	29	39	77	69.5	85.5	108.5	—	—
32	24	48	124	33	45	83	—	—	—	97	102
40	24	48	124	34	46	84	—	—	—	97	102
50	24	48	124	36	48	86	—	—	—	106.5	118
63	28	52	128	38	50	88	—	—	—	106.5	118
