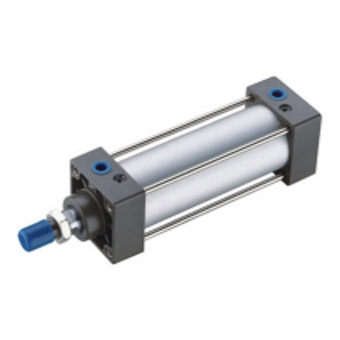

Цилиндры не по стандарту Серия KSA

Description

Пневмоцилиндры серии KSA — это цилиндры эконом серии. Цилиндры серии KSA поставляются в трех основных исполнениях: двустороннего действия с односторонни штоком, двустороннего действия с проходным штоком и регулировкой хода. Стандартные цилиндры поставляются с диаметром от 32 до 200 мм и ходом до 1500 мм.

ХАРАКТЕРИСТИКИ:

1. Диаметр, мм: 32, 40, 50, 63, 80, 100, 125, 160, 200
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Диапазон рабочего давления: 1 – 9 Бар
5. Максимальное входное давление: 12 Бар
6. Крепление: Резьба на корпусе
7. Соединение: Для диаметров: 32 мм – G1/8"; 40, 50 мм – G1/4"; 63, 80 мм – G3/8"; 100, 125 мм – G1/2"; 160, 200 мм – G3/4"
8.Диапазон рабочих температур: -10… +70 °C (при сухом воздухе без влаги)
9. Демпфирование, мм: Для диаметров: 32, 40, 50, 63 мм – 20; 80, 100, 125, 1
10. Максимальная длина хода, мм: Для диаметров: 32 мм – 1000; 40, 50 мм – 1200; 63, 80, 100, 125, 160, 200 мм – 1500.
11. Тип магнитного датчика: DP-LT, DP-LV
12. Тип крепления для датчика: Для диаметров: 32 мм – KQ-32; 40 мм – KQ-40; 50 мм – KQ-50; 63 мм – KQ-63; 80 мм – KQ-80; 100 мм – KQ-100; 125 мм – KQ-125; 160 мм – KQ-160; 200 мм – KQ-200;

КОНФИГУРАЦИЯ СЕРИИ KSA

Пример заказа штока для цилиндра Ø100 и ходом 200 — KSA-100-D-200
