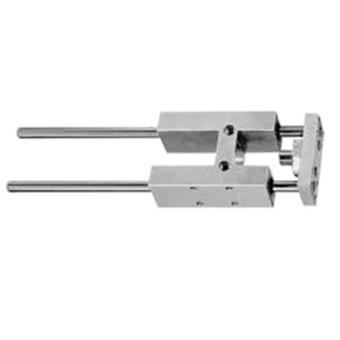

Направляющие серии N могут использоваться совместно с цилиндрами серии CS (ISO 6432) и KS-06, KS-07 (ISO 6431/ VDMA 24562). Использование направляющих позволяет повысить нагрузочную способность
пневматических цилиндров и их долговечность. Направляющие этой серии
поставляются в трех исполнениях:
| N | — | CS | — | 32 | — | 50 | ||||
| N | Серия | |||||||||
| — | ||||||||||

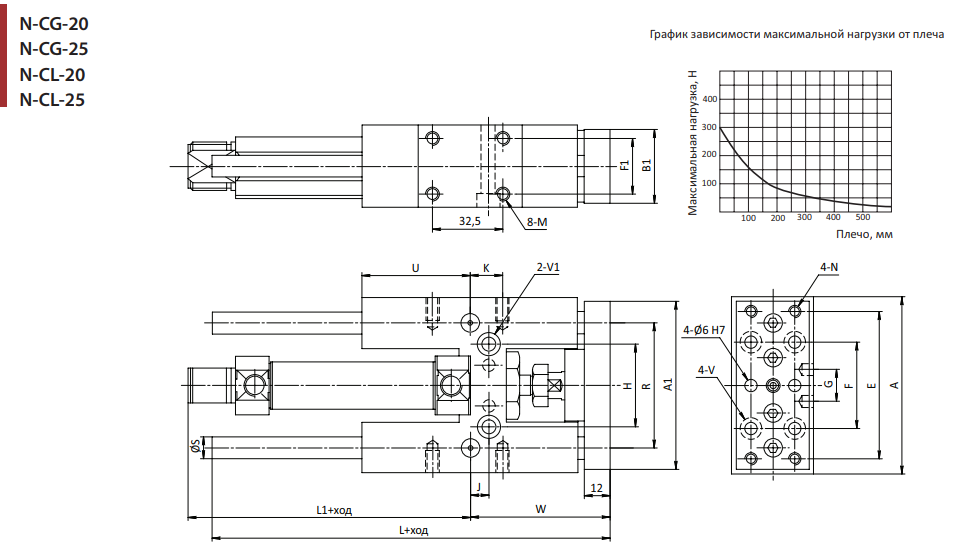

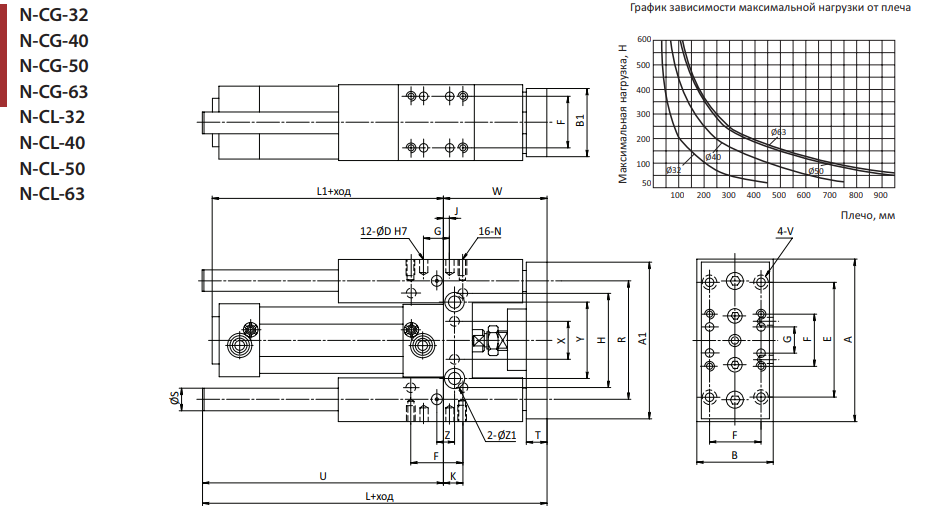

| CS | CS – облегченная направляющая с подшипником скольжения; CG – усиленная направляющая с подшипником скольжения; CL – усиленная направляющая с линейным шариковым подшипником. |
|||||||||
| — | ||||||||||
| 32 | Диаметр поршня стандарта ISO6432, мм: 20, 25; Диаметр поршня стандарта ISO6431, мм: 32, 40, 50, 63. |
|||||||||
| — | ||||||||||
| 50 | Ход цилиндра устанавливаемого в направляющую | |||||||||
|
Модель |
Ø |
A |
A1 |
B |
B1 |
E |
E1 |
F |
F1 |
G |
H |
J |
K |
L |
L1 |
M |
N |
R |
S |
V |
W |
|

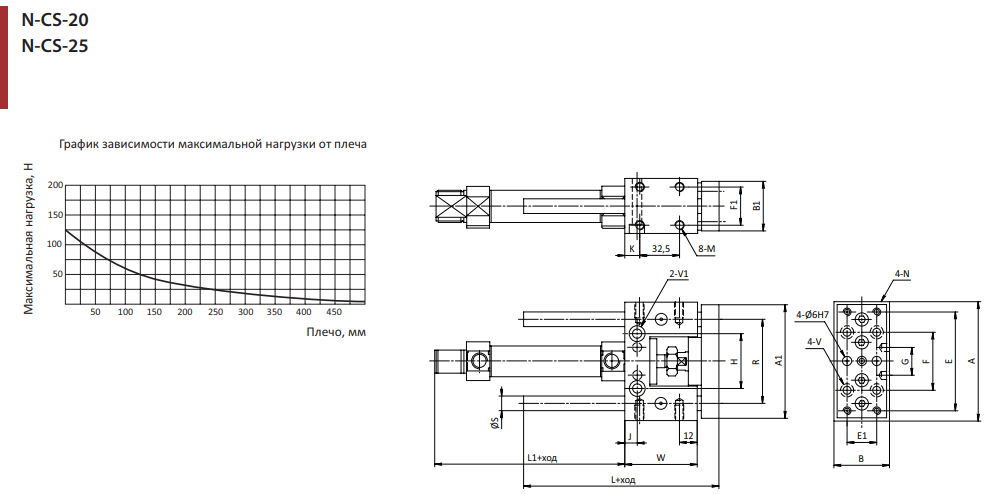

N-CS-25 |
25 |
82 |
78 |
38 |
34 |
68 |
20 |
40 |
26 |
19 |
38 |
8.5 |
8.5 |
8.5 |
81 |
M6 глуб. 11мм |
M6 глуб. 11мм |
58 |
10 |
Ø6.5, Ø11 |
65 |
|
N-CS-20 |
20 |
82 |
78 |
38 |
34 |
68 |
20 |
40 |
26 |
19 |
38 |
8.5 |
8.5 |
8.5 |
81 |
M6 глуб. 11мм |
M6 глуб. 11мм |
58 |
10 |
Ø6.5, Ø11 |
65 |
|
Модель |
Ø |
A |
A1 |
B |
B1 |
D |
E |
F |
F1 |
G |
H |
J |
K |
L |
LO |
N |
P |
R |
S |
T |
U |
V |
W |
|

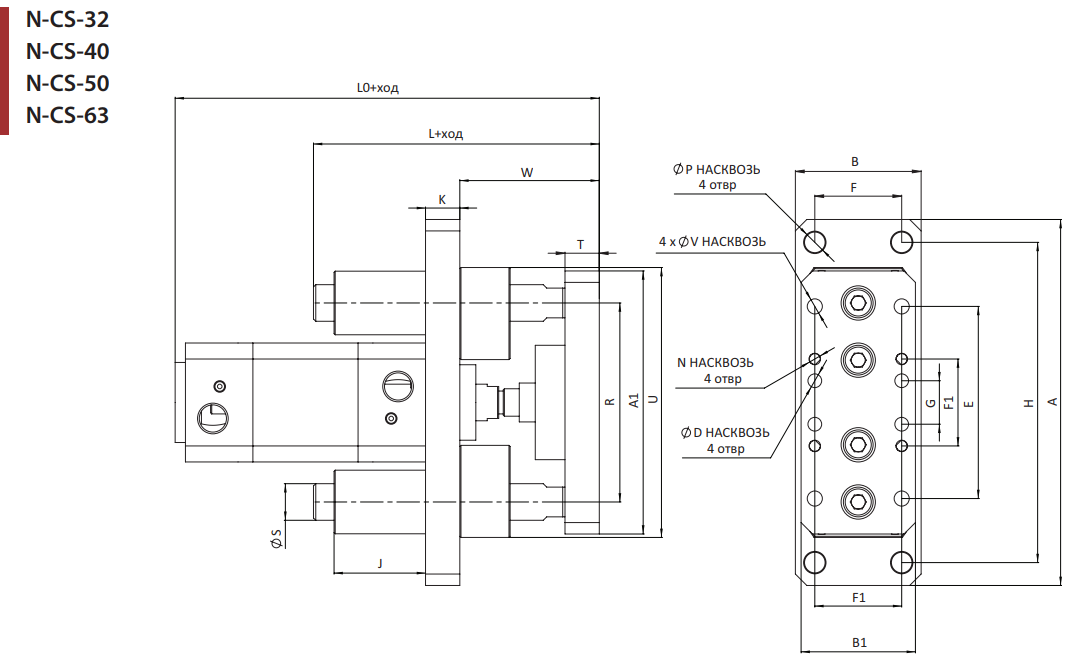

N-CS-32 |
32 |
130 |
95 |
50 |
45 |
Ø6 |
78 |
32.5 |
32.5 |
— |
116 |
27 |
15 |
115 |
168.5 |
M6 |
Ø6.6 |
74 |
12 |
15 |
95 |
Ø6.5, Ø11 |
55 |
|
N-CS-40 |
40 |
160 |
115 |
55 |
50 |
Ø6 |
84 |
38 |
38 |
19 |
140 |
40 |
15 |
125 |
185.5 |
M6 |
Ø9 |
87 |
16 |
15 |
118 |
Ø6.5, Ø11 |
61 |
|
N-CS-50 |
50 |
180 |
135 |
70 |
65 |
Ø6 |
100 |
46.5 |
46.5 |
23 |
160 |
38 |
18 |
138 |
202 |
M8 |
Ø9 |
104 |
20 |
18 |
136 |
Ø9, Ø14 |
74 |
|
N-CS-63 |
63 |
180 |
145 |
85 |
80 |
Ø6 |
105 |
56.6 |
56.6 |
23 |
160 |
42 |
18 |
148 |
219.5 |
Ø6.8, M8 |
Ø9 |
110 |
20 |
18 |
|
Ø9, Ø15 |
74.5 |
