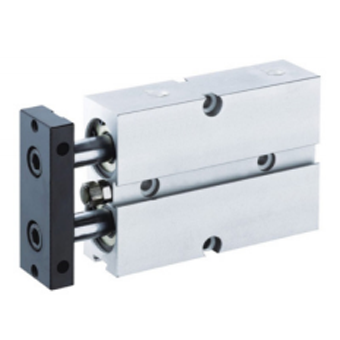

Сдвоенные компактные цилиндры с проходными штоками серии RQ. Цилиндры данной серии поставляются шести типоразмеров и имеют регулировочный болт для регулировки крайних положений штоков. Цилиндры могут поставляться с линейными направляющими скольжения. Для определения положения поршня используется геркон, установленный на корпус цилиндра.
ХАРАКТЕРИСТИКИ:
1. Диаметр, мм: 6, 10, 16, 20, 25, 32
2. Действие: Двухстороннее
3. Рабочая среда: Воздух (после фильтра 40 мкм)
4. Максимальное рабочее давления: 1-9 Бар 5.
5. Диапазон скоростей: 100 – 500 мм/с
6. Регулируемая длина хода: 0 – 10 мм
7. Соединение; Для диаметров: мм: 10, 16, 20 – М5х0.8;
8. Диапазон рабочих температур: -10… +70 °C (при сухом воздухе без влаги) 9.
9. Допуск угла поворота противоповоротной платформы: 10 мм – 0.4°; 16, 20, 25, 32 мм – 0.3°
* При заказе выбирайте цилиндры стандартных ходов, приведенных в таблицах габаритных размеров
| RQ | — | 10 | — | 20 | ||||||
| PQ | Серия | |||||||||
| — | ||||||||||
| 10 | Диаметр цилиндра, мм 10; 16; 20; 25; 32. |
|||||||||
| — | ||||||||||
| 20 | Ход цилиндра, мм 10; 20; 30; … 200 |
|||||||||
| Диаметр | Ход | Допустимый ход | Максимальный ход | |||||||||||
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | — | — | — | — | — | 70 | 100 |
| 16 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 150 | 200 |
| 20 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 150 | 200 |
| 25 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 150 | 200 |
| 32 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 125 | 150 | 150 | 200 |

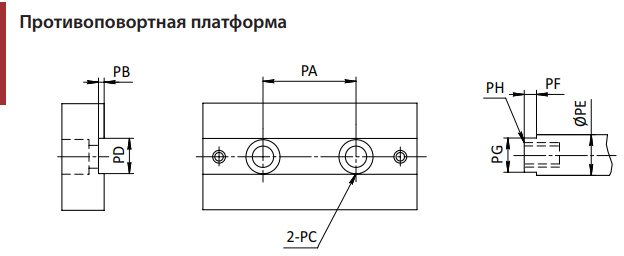

| Диаметр | PA | PB | PC | PD | PE | PF | PG | PH |
| 10 | 18 | 0.7 | Ø6.2×3.5 глубиной Сквозное отверстие: Ø3.3 | 5.2 | 6 | 2.2 | 5.1 | M3×3.5 глубиной 5.5 |
| 16 | 24 | 1 | Ø7.8×4.6 глубиной Сквозное отверстие: Ø4.3 | 6.2 | 8 | 3 | 6.1 | M4×0.7 глубиной 9 |
| 20 | 28 | 1 | Ø11×6.8 глубиной Сквозное отверстие: Ø6.5 | 8.2 | 10 | 3 | 8.1 | M6×1 глубиной 10 |
| 25 | 34 | 1 | Ø11×6.8 глубиной Сквозное отверстие: Ø6.5 | 10.2 | 12 | 3 | 10.1 | M6×1 глубиной 10 |
| 32 | 42 | 2 | Ø17×12 глубиной Сквозное отверстие: Ø10.5 | 14.2 | 16 | 3 | 14.1 | M10×1.5 глубиной 13 |

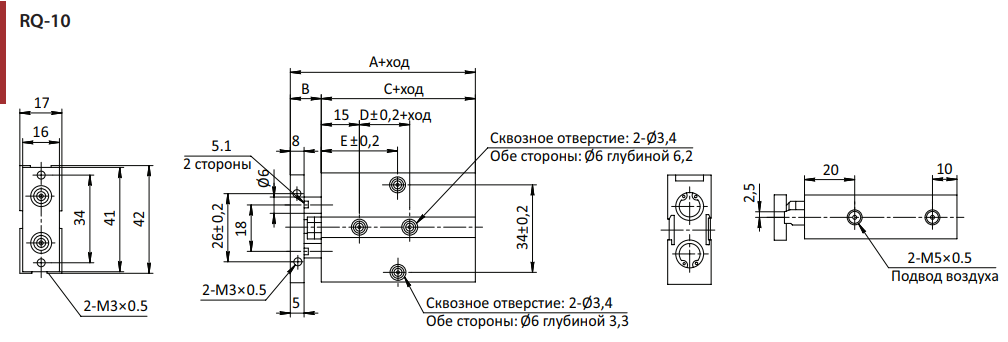

| Диаметр | A | B | C | D | 10 | 20 | 30 | 40 | 50 | 60 | 70 |
| 10 | 59 | 12 | 46 | 10 | 30 | 30 | 35 | 40 | 45 | 50 | 55 |
